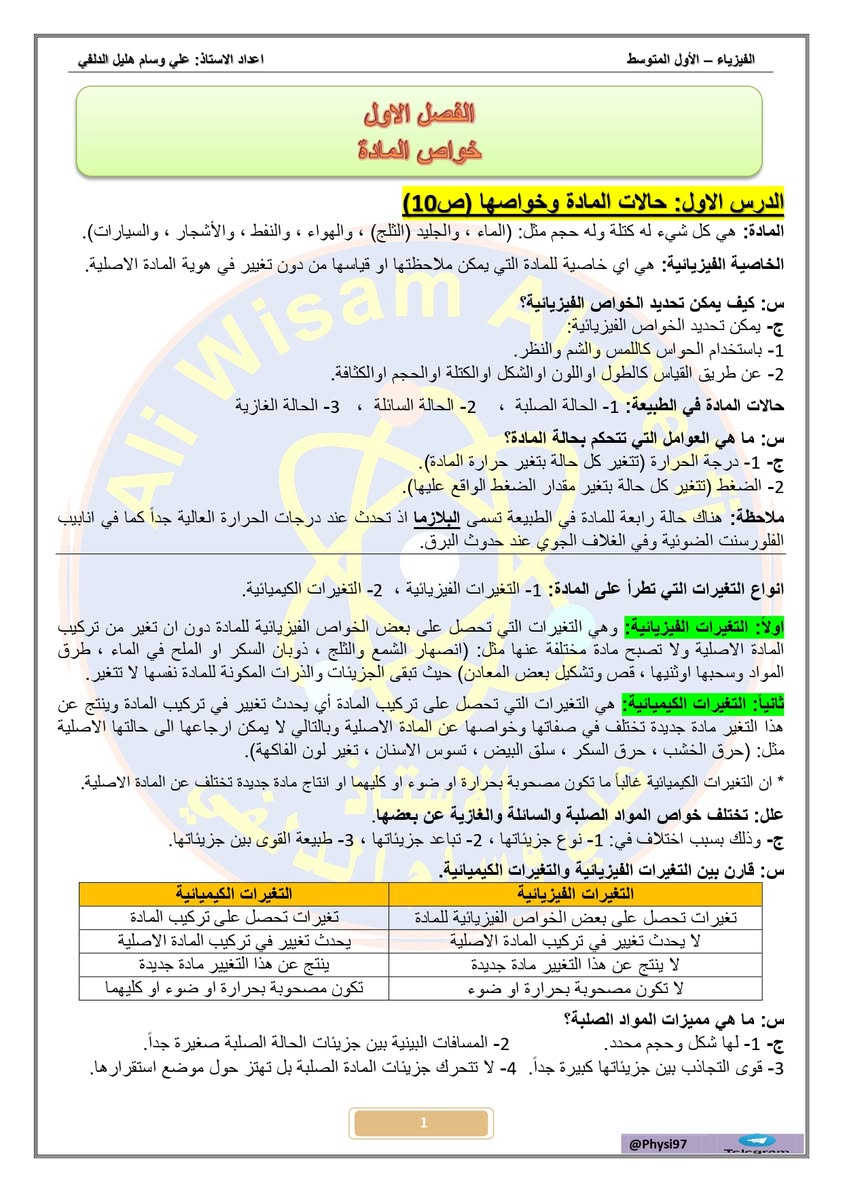

ملزمة فيزياء • الاول متوسط • علي وسام الدلفي

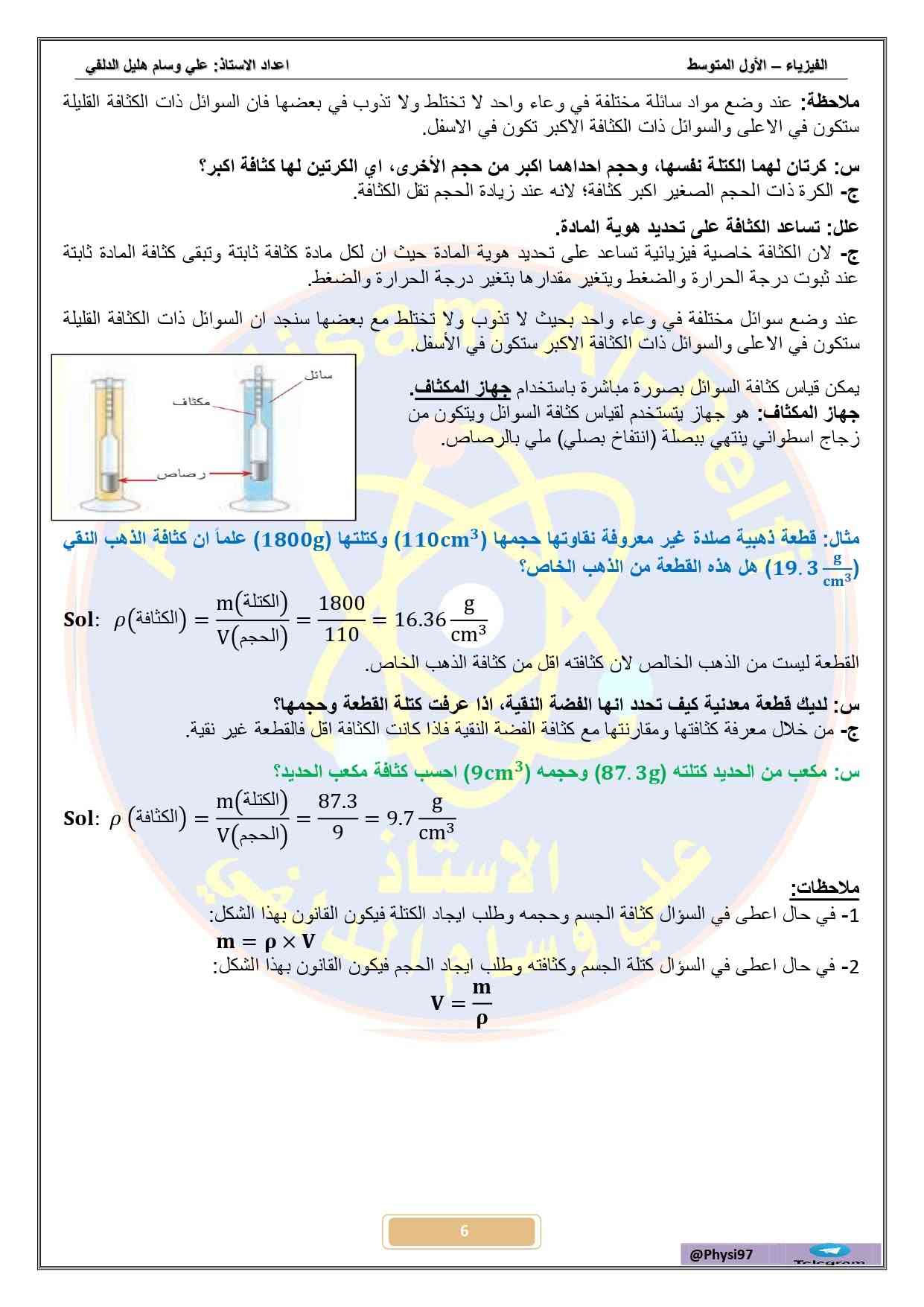

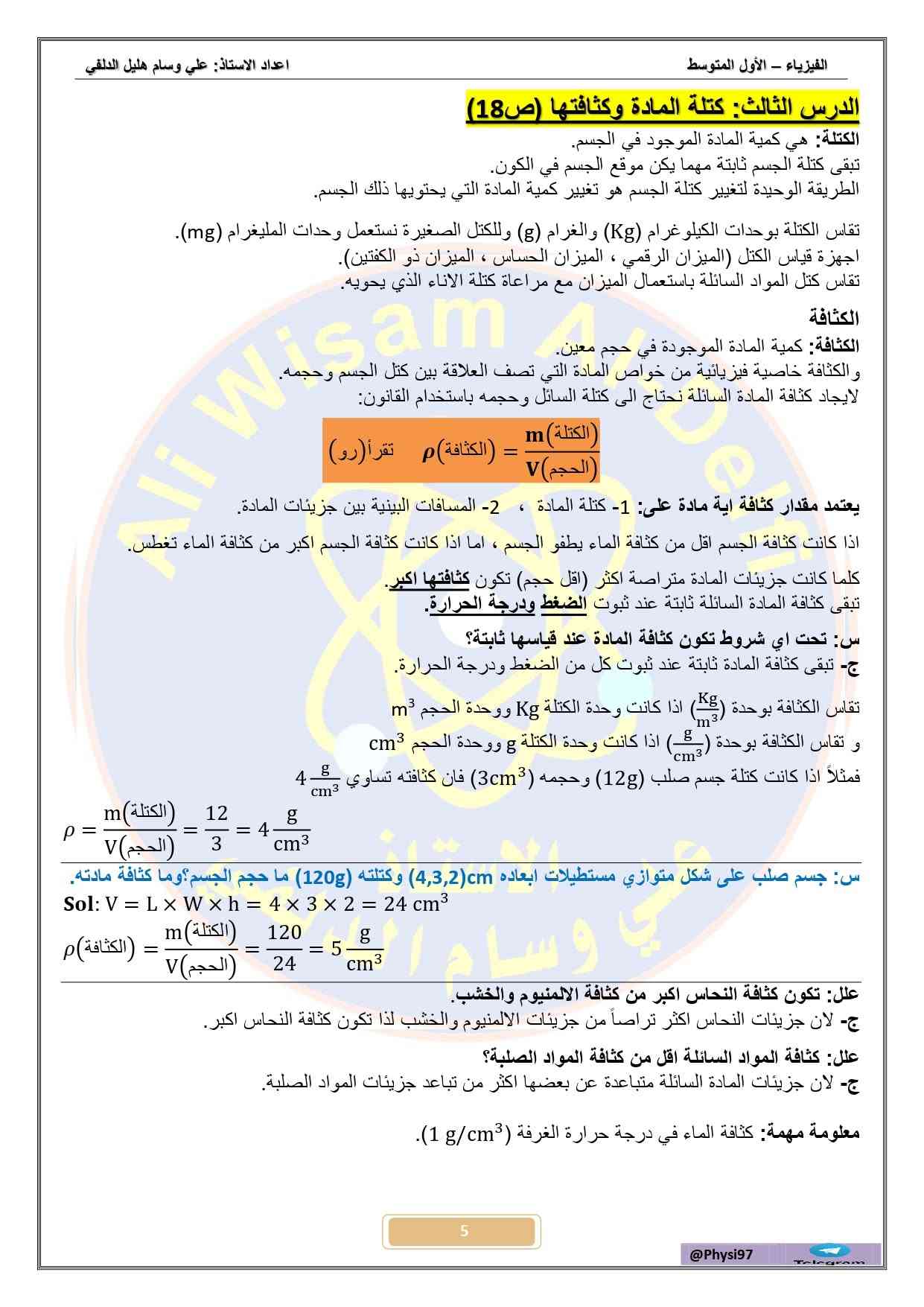

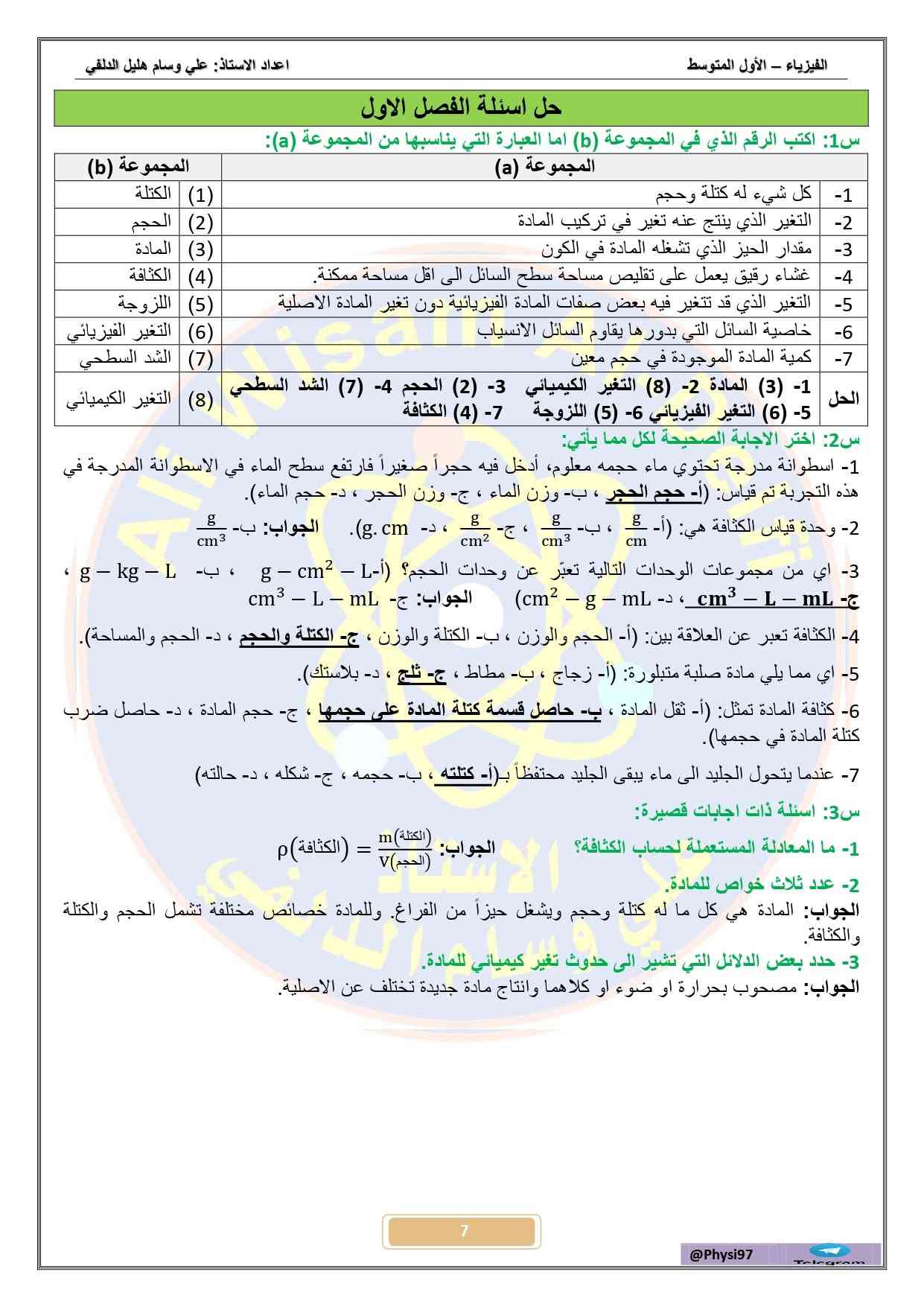

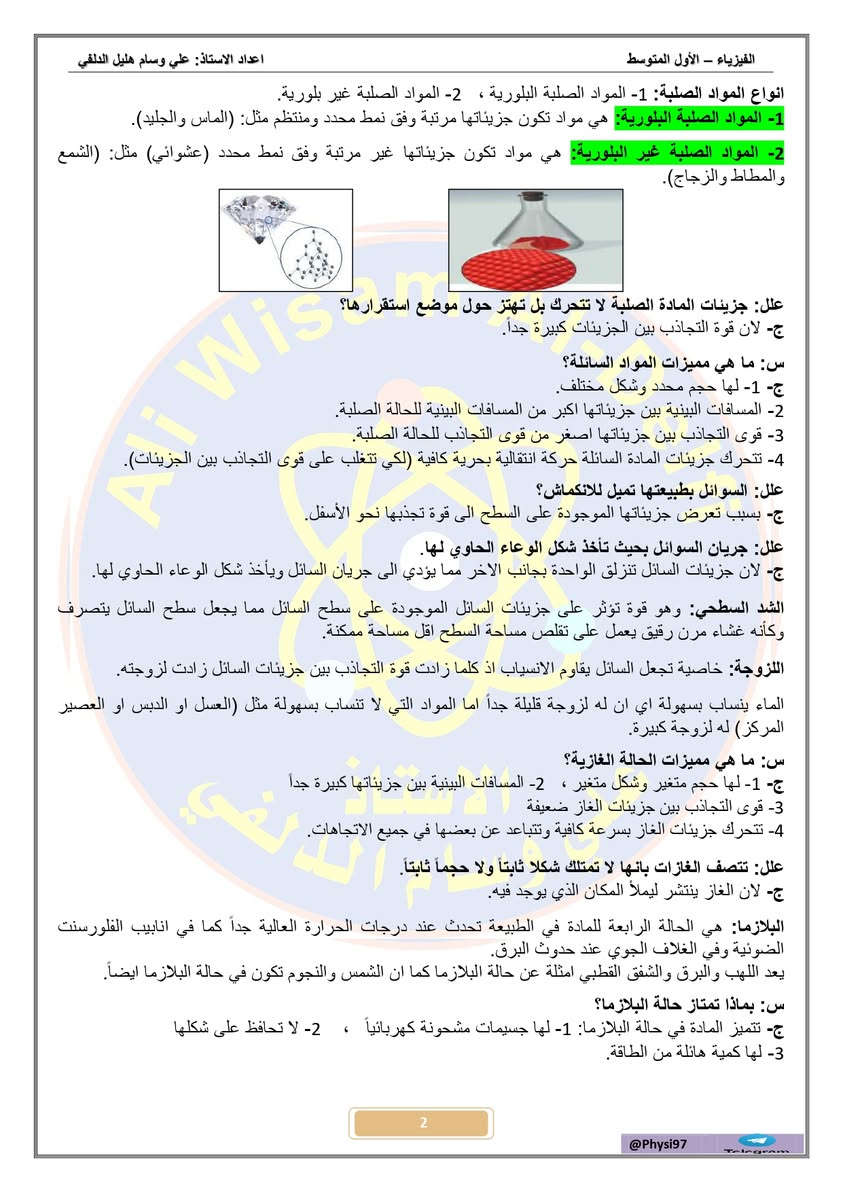

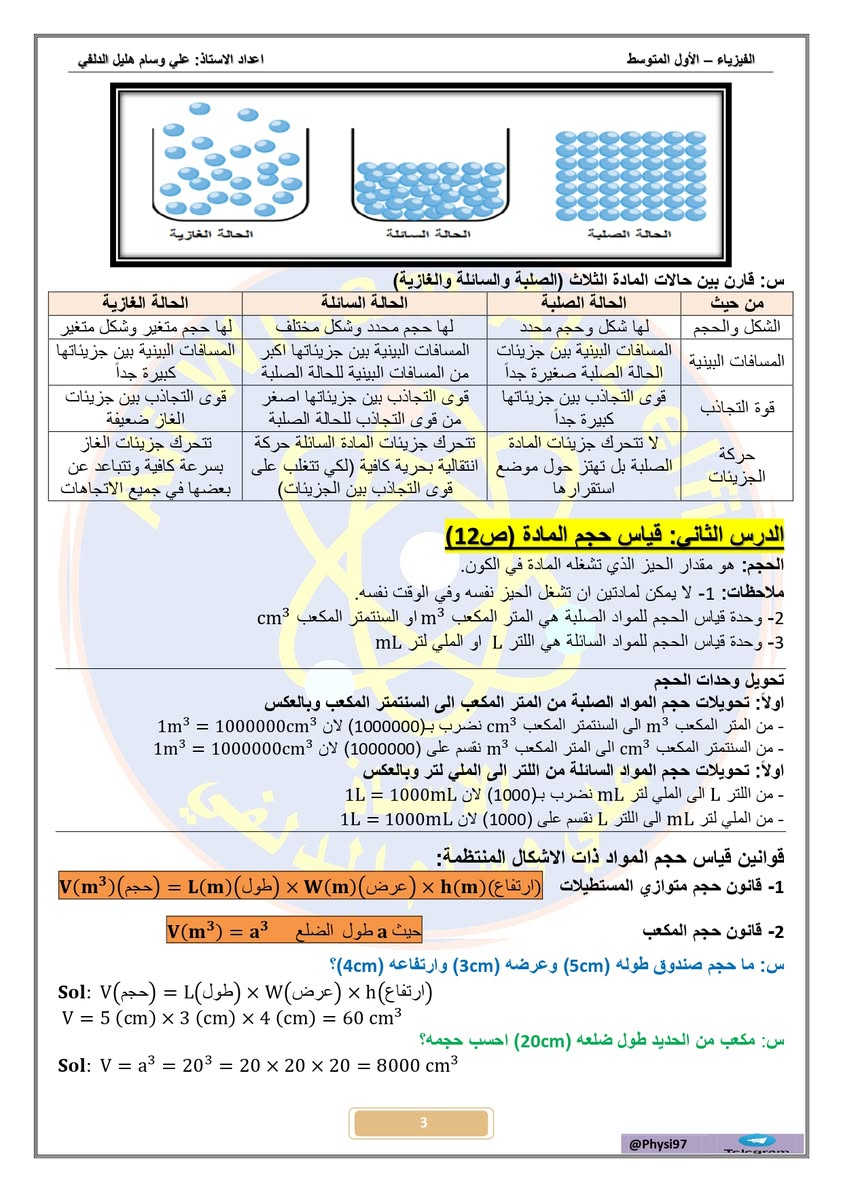

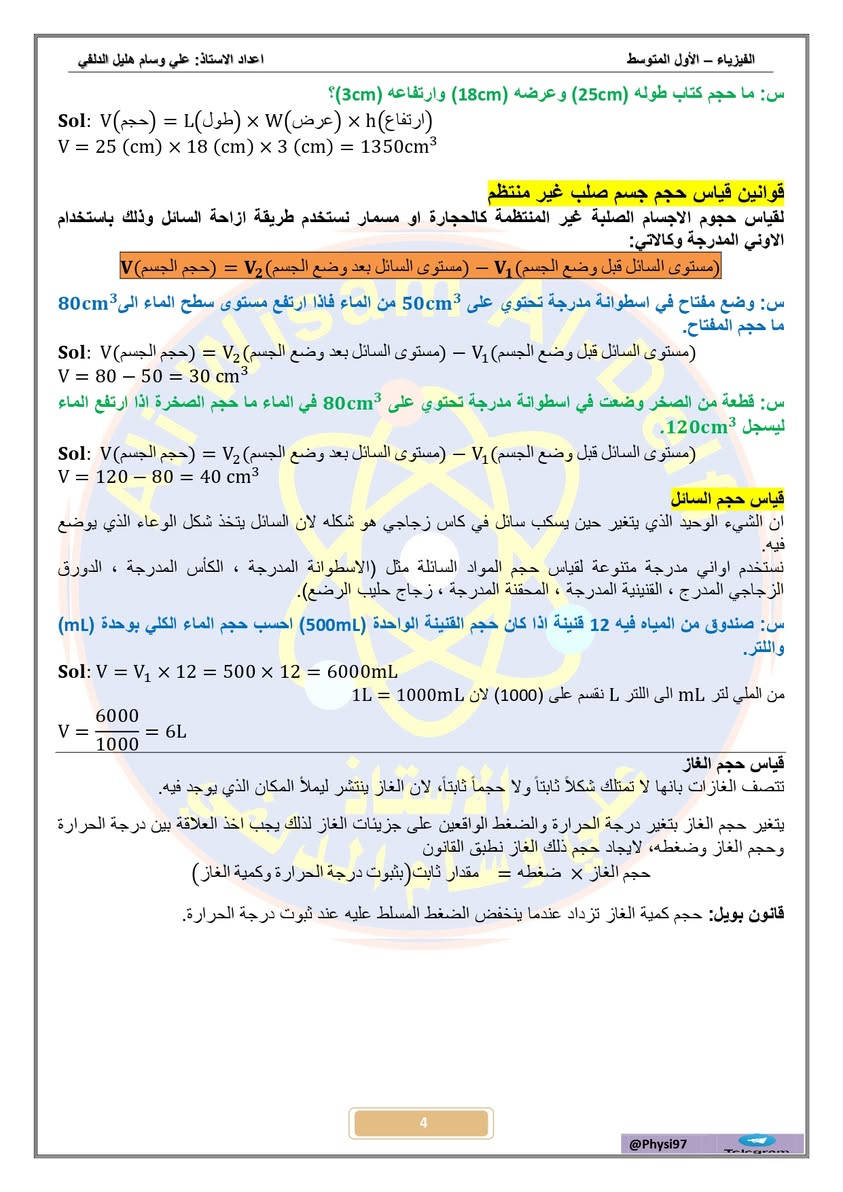

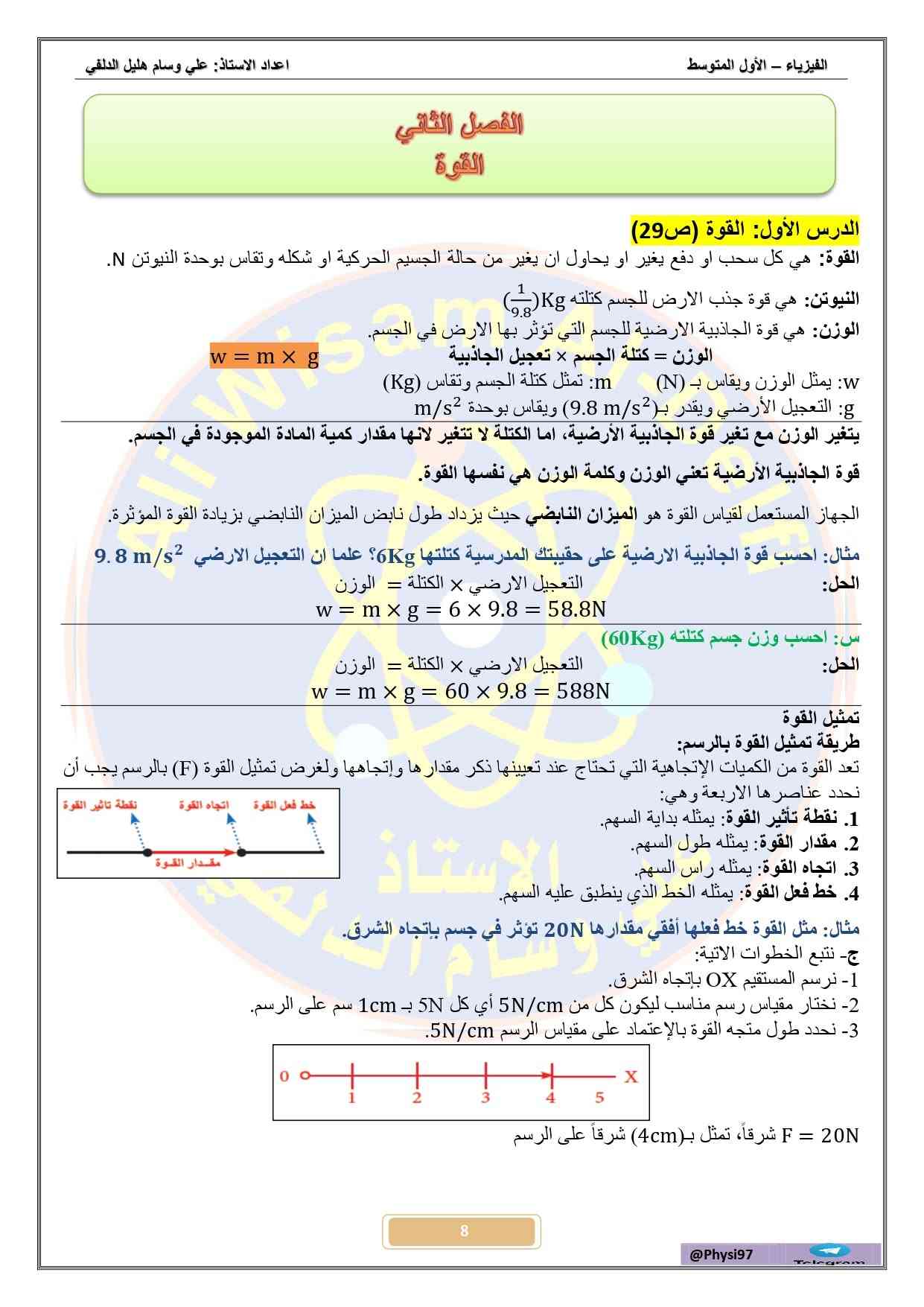

ملزمة فيزياء الاول متوسط نص مكتوب في الصور: - F m h F = ma E = mc2 ملزمة الفيزياء v = u + at y N v0 F mg 0 x للصف الاول متوسط اعداد الاستاذ علي وسام الدلفي ماجستير فيزياء F = ma *********** @physi97 - الفيزياء - الأول المتوسط - اعداد الاستاذ: علي وسام هليل الدلفي - الفصل الأول - خواص المادة - الدرس الاول: حالات المادة وخواصها (ص10) - المادة: هي كل شيء له كتلة وله حجم مثل: (الماء ، والجليد (الثلج) ، والهواء ، والنفط ، والأشجار ، والسيارات). - الخاصية الفيزيائية: هي اي خاصية للمادة التي يمكن ملاحظتها او قياسها من دون تغيير في هوية المادة الاصلية. - س: كيف يمكن تحديد الخواص الفيزيائية؟ - ج- يمكن تحديد الخواص الفيزيائية: - 1- باستخدام الحواس كاللهم والشم والنظر. - 2- عن طريق القياس كالطول اوللون اوالشكل اوالكتلة اوالحجم اوالكثافة. - حالات المادة في الطبيعة: 1- الحالة الصلبة ، 2- الحالة السائلة ، 3- الحالة الغازية - س: ما هي العوامل التي تتحكم بحالة المادة؟ - ج- 1- درجة الحرارة (تتغير كل حالة بتغير حرارة المادة). - 2- الضغط (تتغير كل حالة بتغير مقدار الضغط الواقع عليها). - ملاحظة: هناك حالة رابعة للمادة في الطبيعة تسمى البلازما اذ تحدث عند درجات الحرارة العالية جداً كما في انابيب الفلورسنت الضوئية وفي الغلاف الجوي عند حدوث البرق. - انواع التغيرات التي تطرأ على المادة: 1- التغيرات الفيزيائية ، 2- التغيرات الكيميائية. - اولاً: التغيرات الفيزيائية: وهي التغيرات التي تحصل على بعض الخواص الفيزيائية للمادة دون ان تغير من تركيب المادة الاصلية ولا تصبح مادة مختلفة عنها مثل: (انصهار الشمع والثَلج ، ذوبان السكر او الملح في الماء ، طرق المواد وسحبها اوثنيها ، قص وتشكيل بعض المعادن) حيث تبقى الجزيئات والذرات المكونة للمادة نفسها لا تتغير. - ثانياً: التغيرات الكيميائية: هي التغيرات التي تحصل على تركيب المادة أي يحدث تغيير في تركيب المادة وينتج عن هذا التغير مادة جديدة تختلف في صفاتها وخواصها عن المادة الاصلية وبالتالي لا يمكن ارجاعها الى حالتها الاصلية مثل: (حرق الخشب ، حرق السكر ، سلق البيض ، تسوس الاسنان ، تغير لون الفاكهة). - * ان التغيرات الكيميائية غالباً ما تكون مصحوبة بحرارة او ضوء او كليهما او انتاج مادة جديدة تختلف عن المادة الاصلية. - علل: تختلف خواص المواد الصلبة والسائلة والغازية عن بعضها. - ج- وذلك بسبب اختلاف في: 1- نوع جزيئاتها ، 2- تباعد جزيئاتها ، 3- طبيعة القوى بين جزيئاتها. - س: قارن بين التغيرات الفيزيائية والتغيرات الكيميائية. - التغيرات الفيزيائية - التغيرات الكيميائية - تغيرات تحصل على بعض الخواص الفيزيائية للمادة - تغيرات تحصل على تركيب المادة - لا يحدث تغيير في تركيب المادة الاصلية - يحدث تغيير في تركيب المادة الاصلية - لا ينتج عن هذا التغيير مادة جديدة - ينتج عن هذا التغيير مادة جديدة - لا تكون مصحوبة بحرارة او ضوء - تكون مصحوبة بحرارة او ضوء او كليهما - س: ما هي مميزات المواد الصلبة؟ - ج- 1- لها شكل وحجم محدد. - 2- المسافات البينية بين جزيئات الحالة الصلبة صغيرة جداً. - 3- قوى التجاذب بين جزيئاتها كبيرة جداً. 4- لا تتحرك جزيئات المادة الصلبة بل تهتز حول موضع استقرارها. - 1 - @Physi97 - اعداد الاستاذ: علي وسام هليل الدلفي الفيزياء - الأول المتوسط انواع المواد الصلبة: 1- المواد الصلبة البلورية ، 2- المواد الصلبة غير بلورية. 1- المواد الصلبة البلورية: هي مواد تكون جزيئاتها مرتبة وفق نمط محدد ومنتظم مثل: (الماس والجليد). 2- المواد الصلبة غير البلورية: هي مواد تكون جزيئاتها غير مرتبة وفق نمط محدد (عشوائي) مثل: (الشمع والمطاط والزجاج). علل: جزيئات المادة الصلبة لا تتحرك بل تهتز حول موضع استقرارها؟ ج- لان قوة التجاذب بين الجزيئات كبيرة جداً. س: ما هي مميزات المواد السائلة؟ ج- 1- لها حجم محدد وشكل مختلف. 2- المسافات البينية بين جزيئاتها اكبر من المسافات البينية للحالة الصلبة. 3- قوى التجاذب بين جزيئاتها اصغر من قوى التجاذب للحالة الصلبة. 4- تتحرك جزيئات المادة السائلة حركة انتقالية بحرية كافية (لكي تتغلب على قوى التجاذب بين الجزيئات). علل: السوائل بطبيعتها تميل للانكماش؟ ج- بسبب تعرض جزيئاتها الموجودة على السطح الى قوة تجذبها نحو الأسفل. علل: جريان السوائل بحيث تأخذ شكل الوعاء الحاوي لها. ج- لان جزيئات السائل تنزلق الواحدة بجانب الاخر مما يؤدي الى جريان السائل ويأخذ شكل الوعاء الحاوي لها. الشد السطحي: وهو قوة تؤثر على جزيئات السائل الموجودة على سطح السائل مما يجعل سطح السائل يتصرف وكأنه غشاء مرن رقيق يعمل على تقلص مساحة السطح اقل مساحة ممكنة. اللزوجة: خاصية تجعل السائل يقاوم الانسياب اذ كلما زادت قوة التجاذب بين جزيئات السائل زادت لزوجته. الماء ينساب بسهولة اي ان له لزوجة قليلة جداً اما المواد التي لا تنساب بسهولة مثل (العسل او الدبس او العصير المركز) له لزوجة كبيرة. س: ما هي مميزات الحالة الغازية؟ ج- 1- لها حجم متغير وشكل متغير، 2- المسافات البينية بين جزيئاتها كبيرة جداً 3- قوى التجاذب بين جزيئات الغاز ضعيفة 4- تتحرك جزيئات الغاز بسرعة كافية وتتباعد عن بعضها في جميع الاتجاهات. علل: تتصف الغازات بانها لا تمتلك شكلا ثابتاً ولا حجماً ثابتاً. ج- لان الغاز ينتشر ليملأ المكان الذي يوجد فيه. البلازما: هي الحالة الرابعة للمادة في الطبيعة تحدث عند درجات الحرارة العالية جداً كما في انابيب الفلورسنت الضوئية وفي الغلاف الجوي عند حدوث البرق. يعد اللهب والبرق والشفق القطبي امثلة عن حالة البلازما كما ان الشمس والنجوم تكون في حالة البلازما ايضاً. س: بماذا تمتاز حالة البلازما؟ ج- تتميز المادة في حالة البلازما: 1- لها جسيمات مشحونة كهربائياً ، 2- لا تحافظ على شكلها 3- لها كمية هائلة من الطاقة. 2 @Physi97 Telegram - الحالة الغازية - الحالة السائلة - الحالة الصلبة - س: قارن بين حالات المادة الثلاث (الصلبة والسائلة والغازية) - من حيث - الشكل والحجم - لها شكل وحجم محدد - لها حجم محدد وشكل مختلف - لها حجم متغير وشكل متغير - المسافات البينية - المسافات البينية بين جزيئات - الحالة الصلبة صغيرة جداً - المسافات البينية بين جزيئاتها اكبر - من المسافات البينية للحالة الصلبة - المسافات البينية بين جزيئاتها - كبيرة جداً - قوة التجاذب - قوى التجاذب بين جزيئاتها - قوى التجاذب بين جزيئاتها اصغر - من قوى التجاذب للحالة الصلبة - قوى التجاذب بين جزيئات - الغاز ضعيفة - حركة - الجزيئات - لا تتحرك جزيئات المادة - الصلبة بل تهتز حول موضع - استقرارها - تتحرك جزيئات المادة السائلة حركة - انتقالية بحرية كافية (لكي تتغلب على - قوى التجاذب بين الجزيئات) - تتحرك جزيئات الغاز - بسرعة كافية وتتباعد عن - بعضها في جميع الاتجاهات - الدرس الثاني: قياس حجم المادة (ص 12) - الحجم: هو مقدار الحيز الذي تشغله المادة في الكون. - ملاحظات: 1- لا يمكن لمادتين ان تشغّل الحيز نفسه وفي الوقت نفسه. - 2- وحدة قياس الحجم للمواد الصلبة هي المتر المكعب m3 او السنتيمتر المكعب cm3 - 3- وحدة قياس الحجم للمواد السائلة هي اللتر L او الملي لتر mL - تحويل وحدات الحجم - اولا: تحويلات حجم المواد الصلبة من المتر المكعب الى السنتيمتر المكعب وبالعكس - - من المتر المكعب m3 الى السنتيمتر المكعب cm3 نضرب ب (1000000) لان 1m3 = 1000000cm3 - - من السنتيمتر المكعب cm3 الى المتر المكعب m3 نقسم على (1000000) لان 1m3 = 1000000cm3 - اولاً: تحويلات حجم المواد السائلة من اللتر الى الملي لتر وبالعكس - - من اللتر L الى الملي لتر mL نضرب ب(1000) لان 1L = 1000mL - - من الملي لتر mL الى اللتر L نقسم على (1000) لان 1L = 1000mL - قوانين قياس حجم المواد ذات الاشكال المنتظمة: - 1- قانون حجم متوازي المستطيلات (ارتفاع)h(m) × (عرض)W(m) × (طول)L(m) = (حجم)(V(m3 - 2- قانون حجم المكعب - حيث a طول الضلع - V(m3) = a3 - س: ما حجم صندوق طوله (5cm) وعرضه (3cm) وارتفاعه (4cm)؟ - (ارتفاع)h(m) × (عرض)W(m) × (طول)L(m) = (حجم)(V) Sol: - V = 5 (cm) × 3 (cm) × 4 (cm) = 60 cm3 - س: مكعب من الحديد طول ضلعه (20cm) احسب حجمه؟ - Sol: V = a3 = 203 = 20 × 20 × 20 = 8000 cm3 - 3 - Telegram - س: ما حجم كتاب طوله (25cm) وعرضه (18cm) وارتفاعه (3cm)؟ - Sol: V (حجم) = L (طول) x W (عرض) x h (ارتفاع) - V = 25 (cm) x 18 (cm) x 3 (cm) = 1350cm³ - قوانين قياس حجم جسم صلب غير منتظم - لقياس حجوم الاجسام الصلبة غير المنتظمة كالحجارة او مسمار نستخدم طريقة ازاحة السائل وذلك باستخدام الاوني المدرجة وكالتي: - V (حجم الجسم) = V2 (مستوى السائل بعد وضع الجسم) - V1 (مستوى السائل قبل وضع الجسم) - س: وضع مفتاح في اسوانة مدرجة تحتوي على 50cm³ من الماء فاذا ارتفع مستوى سطح الماء الى 80cm³ ما حجم المفتاح. - Sol: V (حجم الجسم) = V2 (مستوى السائل بعد وضع الجسم) - V1 (مستوى السائل قبل وضع الجسم) - V = 80 - 50 = 30 cm³ - س: قطعة من الصخر وضعت في استوانة مدرجة تحتوي على 80cm³ في الماء ما حجم الصخرة اذا ارتفع الماء ليسجل 120cm³. - V = 120 - 80 = 40 cm³ - قياس حجم السائل - ان الشيء الوحيد الذي يتغير حين يسكب سائل في كاس زجاجي هو شكله لان السائل يتخذ شكل الوعاء الذي يوضع فيه. - نستخدم اواني مدرجة لقياس حجم المواد السائلة مثل (الاسوانة المدرجة ، الكأس المدرجة ، الدورق الزجاجي المدرج ، القنينية المدرجة ، المحقنة المدرجة ، زجاج حليب الرضع). - س: صندوق من المياه فيه 12 قنينة اذا كان حجم القنينة الواحدة (500mL) احسب حجم الماء الكلي بوحدة (mL) واللتر. - Sol: V = V1 x 12 = 500 x 12 = 6000mL - 1L = 1000mL لان (1000) من الملي لتر mL الى اللتر L نقسم على - V = 6000 / 1000 = 6L - قياس حجم الغاز - تتصف الغازات بانها لا تمتلك شكلاً ثابتاً ولا حجماً ثابتاً، لان الغاز ينتشر ليملأ المكان الذي يوجد فيه. - يتغير حجم الغاز بتغير درجة الحرارة والضغط الواقعين على جزيئات الغاز لذلك يجب اخذ العلاقة بين درجة الحرارة وحجم الغاز وضغطه، لايجاد حجم ذلك الغاز نطبق القانون - حجم الغاز x ضغطه = مقدار ثابت (بثبوت درجة الحرارة وكمية الغاز) - قانون بويل: حجم كمية الغاز تزداد عندما ينخفض الضغط المسلط عليه عند ثبوت درجة الحرارة. - الدرس الثالث: كتلة المادة وكثافتها (ص18) - الكتلة: هي كمية المادة الموجودة في الجسم. - تبقى كتلة الجسم ثابتة مهما يكن موقع الجسم في الكون. - الطريقة الوحيدة لتغيير كتلة الجسم هو تغيير كمية المادة التي يحتويها ذلك الجسم. - تقاس الكتلة بوحدات الكيلوگرام (Kg) والغرام (g) وللكتل الصغيرة نستعمل وحدات المليغرام (mg). - اجهزة قياس الكتل (الميزان الرقمي ، الميزان الحساس ، الميزان ذو الكفتين). - تقاس كتل المواد السائلة باستعمال الميزان مع مراعاة كتلة الاناء الذي يحويه. - الكثافة - الكثافة: كمية المادة الموجودة في حجم معين. - والكثافة خاصية فيزيائية من خواص المادة التي تصف العلاقة بين كتل الجسم وحجمه. - لايجاد كثافة المادة السائلة نحتاج الى كتلة السائل وحجمه باستخدام القانون: - (الكثافة) p تقرأ (رو) = (الكتلة) m / (الحجم) V - يعتمد مقدار كثافة اية مادة على: 1- كتلة المادة ، 2- المسافات البينية بين جزيئات المادة. - اذا كانت كثافة الجسم اقل من كثافة الماء يطفو الجسم ، اما اذا كانت كثافة الجسم اكبر من كثافة الماء تغطس. - كلما كانت جزيئات المادة متراصة اكثر (اقل حجم) تكون كثافتها اكبر. - تبقى كثافة المادة السائلة ثابتة عند ثبوت الضغط ودرجة الحرارة. - س: تحت اي شروط تكون كثافة المادة عند قياسها ثابتة؟ - ج- تبقى كثافة المادة ثابتة عند ثبوت كل من الضغط ودرجة الحرارة. - تقاس الكثافة بوحدة (Kg/m3) اذا كانت وحدة الكتلة Kg ووحدة الحجم m3 - و تقاس الكثافة بوحدة (g/cm3) اذا كانت وحدة الكتلة g ووحدة الحجم cm3 - فمثلاً اذا كانت كتلة جسم صلب (12g) وحجمه (3cm3) فان كثافته تساوي 4 g/cm3 - p = (الكتلة) m / (الحجم) V = 12 / 3 = 4 g/cm3 - س: جسم صلب على شكل متوازي مستطيلات ابعاده (4,3,2cm) وكتلته (120g) ما حجم الجسم؟ وما كثافة مادته. - Sol: V = L x W x h = 4 x 3 x 2 = 24 cm3 - p = (الكثافة) p = (الكتلة) m / (الحجم) V = 120 / 24 = 5 g/cm3 - علل: تكون كثافة النحاس اكبر من كثافة الالمنيوم والخشب. - ج- لان جزيئات النحاس اكثر تراصاً من جزيئات الالمنيوم والخشب لذا تكون كثافة النحاس اكبر. - علل: كثافة المواد السائلة اقل من كثافة المواد الصلبة؟ - ج- لان جزيئات المادة السائلة متباعدة عن بعضها اكثر من تباعد جزيئات المواد الصلبة. - معلومة مهمة: كثافة الماء في درجة حرارة الغرفة (1 g/cm3). - 5 - ملاحظة: عند وضع مواد سائلة مختلفة في وعاء واحد لا تختلط ولا تذوب في بعضها فان السوائل ذات الكثافة القليلة ستكون في الاعلى والسوائل ذات الكثافة الاكبر تكون في الاسفل. - س: كرتان لهما الكتلة نفسها، وحجم احداهما اكبر من حجم الأخرى، اي الكرتين لها كثافة اكبر؟ - ج- الكرة ذات الحجم الصغير اكبر كثافة؛ لانه عند زيادة الحجم تقل الكثافة. - علل: تساعد الكثافة على تحديد هوية المادة. - ج- لان الكثافة خاصية فيزيائية تساعد على تحديد هوية المادة حيث ان لكل مادة كثافة ثابتة وتبقي كثافة المادة ثابتة عند ثبوت درجة الحرارة والضغط ويتغير مقدارها بتغير درجة الحرارة والضغط. - عند وضع سوائل مختلفة في وعاء واحد بحيث لا تذوب ولا تختلط مع بعضها سنجد ان السوائل ذات الكثافة القليلة ستكون في الاعلى والسوائل ذات الكثافة الاكبر ستكون في الأسفل. - سائل - مكثاف - رصاص - يمكن قياس كثافة السوائل بصورة مباشرة باستخدام جهاز المكثاف. - جهاز المكثاف: هو جهاز يتستخدم لقياس كثافة السوائل ويتكون من زجاج اسطواني ينتهي ببصلة (انتفاخ بصلي) ملي بالرصاص. - مثال: قطعة ذهبية صلدة غير معروفة نقاوتها حجمها (110cm3) وكتلتها (1800g) علماً ان كثافة الذهب النقي (19.3 g/cm3) هل هذه القطعة من الذهب الخاص؟ - Sol: (الكثافة) \rho = \frac{\text{(الكتلة) } m}{\text{(الحجم) } V} = \frac{1800}{110} = 16.36 \frac{\text{g}}{\text{cm}^3} - القطعة ليست من الذهب الخالص لان كثافته اقل من كثافة الذهب الخاص. - س: لديك قطعة معدنية كيف تحدد انها الفضة النقية، اذا عرفت كتلة القطعة وحجمها؟ - ج- من خلال معرفة كثافتها ومقارنتها مع كثافة الفضة النقية فاذا كانت الكثافة اقل فالقطعة غير نقية. - س: مكعب من الحديد كتلته (87.3g) وحجمه (9cm3) احسب كثافة مكعب الحديد؟ - Sol: (الكثافة) \rho = \frac{\text{(الكتلة) } m}{\text{(الحجم) } V} = \frac{87.3}{9} = 9.7 \frac{\text{g}}{\text{cm}^3} - ملاحظات: - 1- في حال اعطى في السؤال كثافة الجسم وحجمه وطلب ايجاد الكتلة فيكون القانون بهذا الشكل: - m = \rho \times V - 2- في حال اعطى في السؤال كتلة الجسم وكثافته وطلب ايجاد الحجم فيكون القانون بهذا الشكل: - V = \frac{m}{\rho} - 6 - حل اسئلة الفصل الاول - س1: اكتب الرقم الذي في المجموعة (b) اما العبارة التي يناسبها من المجموعة (a): - المجموعة (a) - 1- كل شيء له كتلة وحجم - 2- التغير الذي ينتج عنه تغير في تركيب المادة - 3- مقدار الحيز الذي تشغله المادة في الكون - 4- غشاء رقيق يعمل على تقليص مساحة سطح السائل الى اقل مساحة ممكنة. - 5- التغير الذي قد تتغير فيه بعض صفات المادة الفيزيائية دون تغير المادة الاصلية - 6- خاصية السائل التي بدورها يقاوم السائل الانسياب - 7- كمية المادة الموجودة في حجم معين - المجموعة (b) - (1) الكتلة - (2) الحجم - (3) المادة - (4) الكثافة - (5) اللزوجة - (6) التغير الفيزيائي - (7) الشد السطحي - (8) التغير الكيميائي - الحل - 1- (3) المادة 2- (8) التغير الكيميائي 3- (2) الحجم 4- (7) الشد السطحي - 5- (6) التغير الفيزيائي 6- (5) اللزوجة 7- (4) الكثافة - س 2: اختر الاجابة الصحيحة لكل مما يأتي: - 1- اسطوانة مدرجة تحتوي ماء حجمه معلوم، أدخل فيه حجراً صغيراً فارتفع سطح الماء في الاسطوانة المدرجة في هذه التجربة تم قياس: (أ- حجم الحجر ، ب- وزن الماء ، ج- وزن الحجر ، د- حجم الماء). - 2- وحدة قياس الكثافة هي: (أ- g/cm3 ، ب- g/cm2 ، ج- g/cm ، د- g.cm). الجواب: ب- - g/cm3 - 3- اي من مجموعات الوحدات التالية تعبر عن وحدات الحجم؟ (أ- L - cm2 - g ، ب- g - kg - L ، - ج- cm3 - L - mL ، د- cm2 - g - mL). الجواب: ج- cm3 - L - mL - 4- الكثافة تعبر عن العلاقة بين: (أ- الحجم والوزن ، ب- الكتلة والوزن ، ج- الكتلة والحجم ، د- الحجم والمساحة). - 5- اي مما يلي مادة صلبة متبلورة: (أ- زجاج ، ب- مطاط ، ج- ثلج ، د- بلاستيك). - 6- كثافة المادة تمثل: (أ- ثقل المادة ، ب- حاصل قسمة كتلة المادة على حجمها ، ج- حجم المادة ، د- حاصل ضرب كتلة المادة في حجمها). - 7- عندما يتحول الجليد الى ماء يبقى الجليد محتفظاً بـ (أ- كتلته ، ب- حجمه ، ج- شكله ، د- حالته) - س3: اسئلة ذات اجابات قصيرة: - 1- ما المعادلة المستعملة لحساب الكثافة؟ - الجواب: p=(الكثافة) = m (الكتلة) / V (الحجم) - 2- عدد ثلاث خواص للمادة. - الجواب: المادة هي كل ما له كتلة وحجم ويشغل حيزاً من الفراغ. وللمادة خصائص مختلفة تشمل الحجم والكتلة والكثافة. - 3- حدد بعض الدلائل التي تشير الى حدوث تغير كيميائي للمادة. - الجواب: مصحوب بحرارة او ضوء او كلاهما وانتاج مادة جديدة تختلف عن الاصلية. - الفصل الثاني - القوة - الدرس الأول: القوة (ص29) - القوة: هي كل سحب او دفع يغير او يحاول ان يغير من حالة الجسيم الحركية او شكله وتقاس بوحدة النيوتن N. - النيوتن: هي قوة جذب الارض للجسم كتلته Kg ( 1/9.8 ) - الوزن: هي قوة الجاذبية الارضية للجسم التي تؤثر بها الارض في الجسم. - w = m x g - الوزن = كتلة الجسم × تعجيل الجاذبية - w: يمثل الوزن ويقاس بـ (N) - m: تمثل كتلة الجسم وتقاس (Kg) - g: التعجيل الأرضي ويقدر بـ(9.8 m/s2) ويقاس بوحدة m/s2 - يتغير الوزن مع تغير قوة الجاذبية الأرضية، اما الكتلة لا تتغير لانها مقدار كمية المادة الموجودة في الجسم. - قوة الجاذبية الأرضية تعني الوزن وكلمة الوزن هي نفسها القوة. - الجهاز المستعمل لقياس القوة هو الميزان النابضي حيث يزداد طول نابض الميزان النابضي بزيادة القوة المؤثرة. - مثال: احسب قوة الجاذبية الارضية على حقيبتك المدرسية كتلتها 6Kg؟ علما ان التعجيل الارضي 9.8 m/s2 - الحل: - w = m x g = 6 x 9.8 = 58.8N - التعجيل الارضي × الكتلة = الوزن - س: احسب وزن جسم كتلته (60Kg) - w = m x g = 60 x 9.8 = 588N - تمثيل القوة - طريقة تمثيل القوة بالرسم: - تعد القوة من الكميات الإتجاهية التي تحتاج عند تعيينها ذكر مقدارها وإتجاهها ولغرض تمثيل القوة (F) بالرسم يجب أن - نحدد عناصرها الاربعة وهي: - 1. نقطة تأثير القوة: يمثله بداية السهم. - 2. مقدار القوة: يمثله طول السهم. - 3. اتجاه القوة: يمثله راس السهم. - 4. خط فعل القوة: يمثله الخط الذي ينطبق عليه السهم. - نقطة تأثير القوة - خط فعل القوة - اتجاه القوة - مقدار القوة - مثال: مثل القوة خط فعلها أفقي مقدارها 20N تؤثر في جسم بإتجاه الشرق. - ج- نتبع الخطوات الاتية: - 1- نرسم المستقيم OX بإتجاه الشرق. - 2- نختار مقياس رسم مناسب ليكون كل من 5N/cm أي كل 5N بـ 1cm سم على الرسم. - 3- نحدد طول متجه القوة بالإعتماد على مقياس الرسم 5N/cm. - X 5 4 3 2 1 0 - 20N = F شرقاً، تمثل بـ(4cm) شرقاً على الرسم - 8
